Descrição

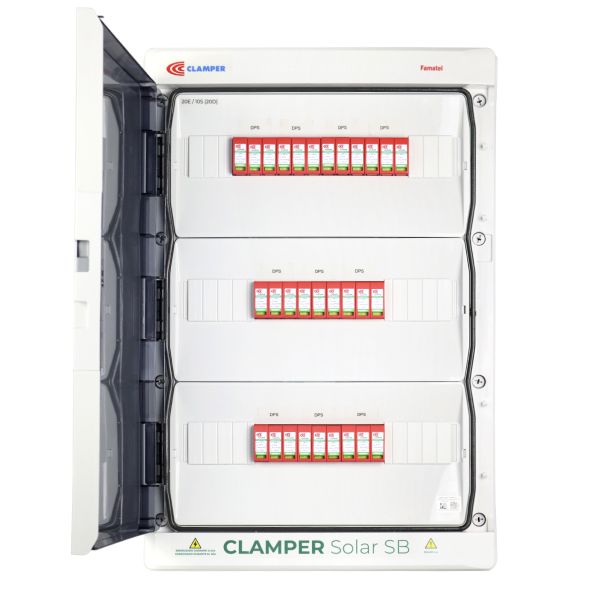

Caixa de junção (String Box), equipada com
Dispositivos de Proteção contra Surtos

CLAMPER Solar.

Características
Possibilidade de conexão de até vinte séries
fotovoltaicas (PV Strings);
Saídas derivadas;
Adequado para uso externo.

Principais aplicações
Proteção, interrupção e seccionamento de
sistemas fotovoltaicos.


Número de entradas DC - 20
Número de saídas DC - 10 saídas com 2 conexões cada
Tensão máxima de operação VDC 1100V

Entrada DC
Corrente máxima por entrada* A 20A
Conexão dos cabos de entrada (+/-) - Diretamente nos bornes cinzas
Seção dos cabos** mm² 4 até 6
Prensa-cabos - M16, M25 e M32

Saída DC
Conexão dos cabos de saída (+/-) - Diretamente nos bornes azuis
Seção dos cabos** mm² 4 até 6
Prensa-cabos - M16, M25 e M32

Aterramento
Conexão do cabo de aterramento (+/-) - Diretamente nos bornes verdes
Seção do cabo** mm² 6 até 10
Prensa-cabos - M16, M25 e M32

Invólucro
Peso aproximado kg 6,95
Dimensões mm 418 x 586 x 148 (L x A x P)
Grau de proteção - IP65
Material - Abs com proteção UV
