Descrição

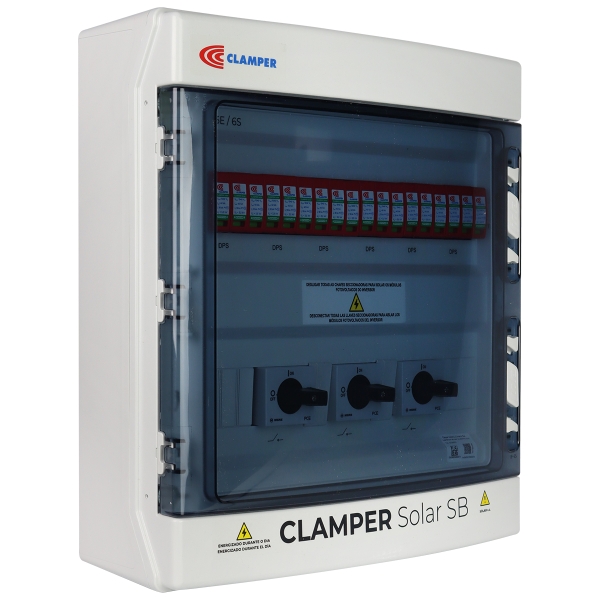

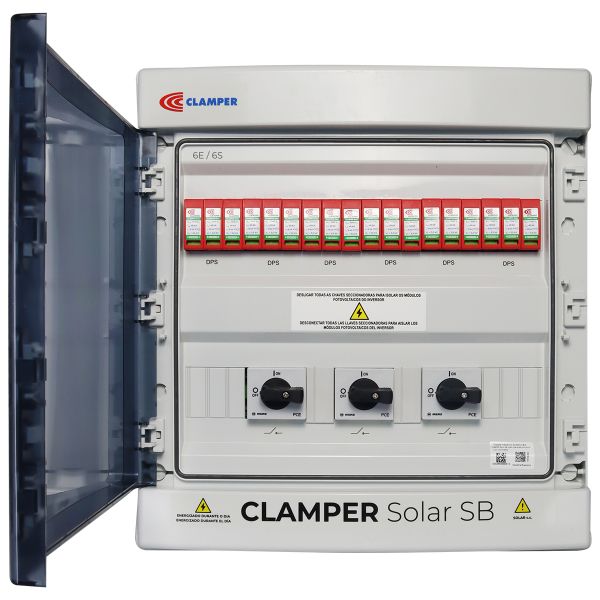

Caixa de junção (String Box), equipada com
Dispositivos de Proteção contra Surtos CLAMPER Solar e dispositivos de interrupção e seccionamento do circuito entre módulo fotovoltaico e o inversor.

Características

Possibilidade de conexão de seis séries fotovoltaicas (PV String);
Seis saídas comutadas com circuitos independentes em um único painel;
Adequada para uso em ambiente externo;

Principal aplicação

Proteção, interrupção e seccionamento de sistemas fotovoltaicos.

Número de entradas DC - 6
Número de saídas DC - 6
Tensão máxima de operação VDC 1040
Entradas
Corrente máxima de entrada* A 32
Conexão dos cabos de entrada - Diretamente nos bornes
Seção dos cabos de entrada mm² 4 à 6
Saída
Conexão dos cabos de saída - Diretamente no interruptor seccionador
Seção dos cabos de saídas mm² 4 à 6
Aterramento
Conexão dos cabos de aterramento - Diretamente no borne
Seção dos cabos de aterramento** mm² 6 à 10
Invólucro
Peso aproximado kg 5,82
Dimensões mm 586 x 310 x 148
Grau de proteção - IP65
Material - ABS com proteção UV
Prensa-Cabo
Modelo - Plástico - M16
Diâmetro externo do cabo mm 4,0 até 8,0
Torque N.m 1,0 à 1,5

Norma aplicável - EN 50539-11 (Certificado UL-BR 19.1204)
Classe de proteção - II
Tecnologia de proteção - Varistor de Óxido Metálico (MOV)
Modos de proteção - L+ / PE, L- / PE (modo comum) e L+ / L- (modo diferencial)
Nível de proteção - UP kV 5,0
Tempo de reposta típico ns < 25
Tensão máxima de operação continua - UCPV VDC 1040
Corrente de descarga nominal @ 8/20 µs - In kA 18
Corrente de descarga máxima @ 8/20 µs - Imáx kA 40
Corrente de descarga total @ 8/20 µs - ITotal kA 40
Indicação de proteção em serviço - Local, através de bandeirola (Verde - SERVIÇO, Vermelho - DEFEITO)
Seção dos condutores de conexão elétrica mm² 4 à 25
Torque do parafuso de conexão elétrica N.m 3,2 ± 5%
Grau de proteção - IP20
- - Interruptor-Seccionador
Norma aplicável - IEC 60947-3
Número de pólos - 4
Corrente máxima @ UDC = 1000V A 32
Tensão nominal de isolamento - Ui VDC 1000
Tensão de pulso - Uimp kV 8
Seção dos condutores* mm² 1,5 à 16
Torque do parafuso da conexão elétrica N.m 1,2 à 1,4
Grau de proteção - IP20
