Descrição

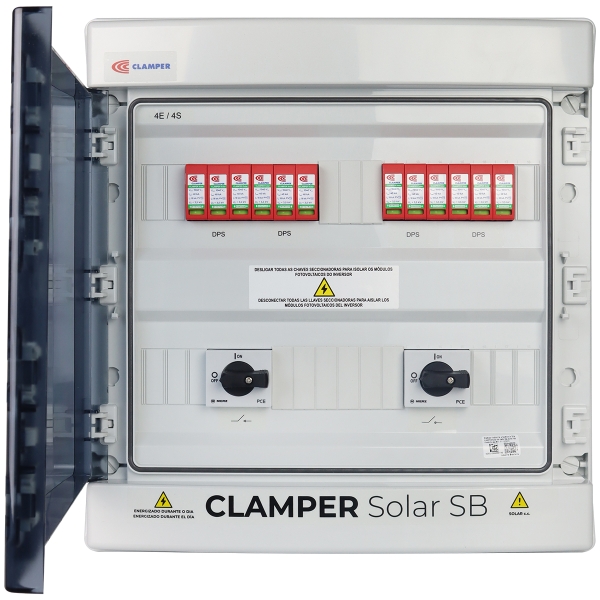

Caixa de junção (String Box), equipada com Dispositivo de Proteção contra Surtos CLAMPER Solar e dispositivo de interrupção e seccionamento do circuito entre os módulos fotovoltaicos e o inversor.
Características
Quatro saídas comutadas;
Possibilidade de conexão de até quatro séries fotovoltaicas (PV Strings);
Adequado para uso externo.
Principais aplicações
Proteção, interrupção e seccionamento de sistemas fotovoltaicos.

Nº de entradas DC - 4
Nº de saídas DC - 4
Tensão máxima de operação VDC 1040
Entradas DC Unidade
Corrente máxima por entrada * A 32
Conexão dos cabos de entrada (+/-) - Diretamente nos bornes
Seção dos cabos ** mm² 4 até 6
Prensa-cabos - M16
Saídas DC Unidade
Conexão dos cabos de saída (+/-) - Diretamente no interruptor-seccionador
Seção dos cabos ** mm² 4 até 6
Prensa-cabos - M16
Aterramento Unidade
Conexão do cabo de aterramento - Diretamente no borne
Seção do cabo** mm² 6 até 10
Prensa-cabo - M16
Invólucro Unidade
Peso aproximado kg 5,2
Dimensões mm 436 x 418 x 148 (C x L x A)
Grau de proteção - IP65
Material - ABS com proteção UV

Norma aplicável - EN 50539-11 (Certificado UL-BR19.1204)
Classe de proteção - II
Tecnologia de proteção - Varistor de Óxido Metálico (MOV)
Modos de proteção - L+/PE, L-/PE (modo comun), L+/L- (modo diferencial)
Nível de proteção - Up kV 5
Tempo de resposta típico ns <25
Tensão máxima de operação continua - UCPV VDC 1040
Corrente de descarga nominal @ 8/20 µs - IN kA 18
Corrente de descarga máxima @ 8/20 µs - IMÁX kA 40
Corrente de descarga total @ 8/20 µs - ITOTAL kA 40
Indicação de proteção em serviço - Local , através de bandeirola (Verde - SERVIÇO, Vermelho - DEFEITO)
Seção dos condutores mm² 4-25
Torque dos bornes de conexão elétrica Nm 3,2 ± 5%
Grau de proteção - IP20
Características Técnicas Unidade Dispositivo interruptor-seccionador
Norma aplicável - IEC 60947-3
Número de pólos - 4
Corrente máxima @ Voc = 1000 V A 32
Tensão nominal de isolamento - Ui VDC 1000
Tensão nominal de pulso - Uimp kV 8
Seção dos condutores * mm² 1,5 - 16
Torque dos bornes de conexão elétrica Nm 1,2 - 1,4
Grau de proteção - IP20
