Especificações

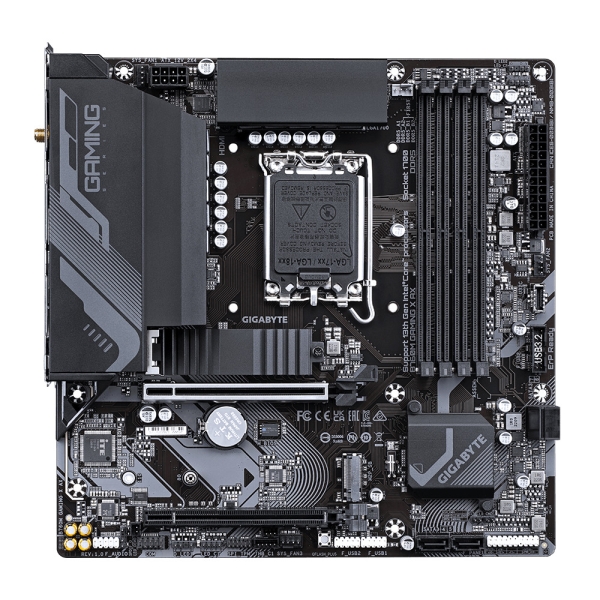

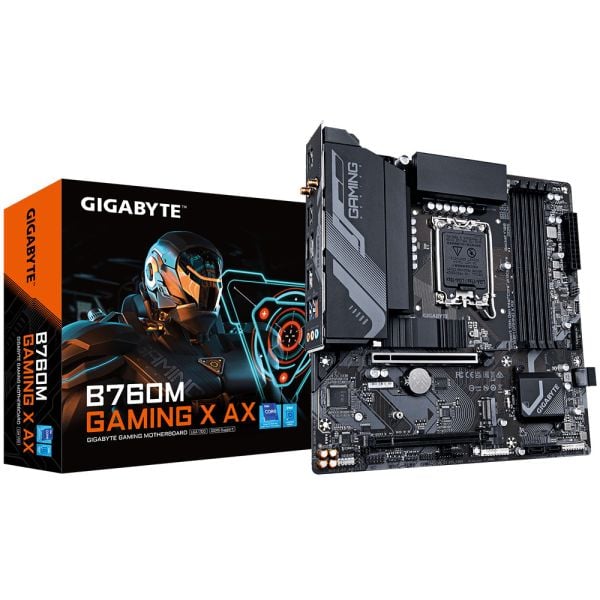

Modelo: B760M GAMING X AX versão 1,10.

Especificações técnicas:
CPU
Soquete LGA1700: Suporte para processadores Intel Core, Pentium Gold e Celeron de 14ª, 13ª e 12ª gerações
O cache L3 varia com a CPU

Chipset
Chipset Intel B760 Express

Memória
Suporte para DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 módulos de memória MT/s
4 soquetes DIMM DDR5 com suporte para até 192 GB (capacidade DIMM única de 48 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operar em modo não ECC)
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC sem buffer

Gráficos integrados
1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
* Suporte para versão DisplayPort 1.2 e HDCP 2.3
1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
* Suporte para versão HDMI 2.1 e HDCP 2.3.
** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.

Áudio
CODEC de áudio Realtek
Áudio de alta definição
2/4/5.1/7.1 canais
(Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio)
Suporte para saída S/PDIF

LAN
Chip LAN Realtek ® 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio
WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz
Bluetooth 5.3
Suporte para padrão sem fio 11ax 160 MHz e taxa de dados de até 2,4 Gbps
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de expansão
CPU: 1 x slot PCI Express x16, compatível com PCIe 4.0 e rodando em x16 (PCIEX16)
* Para obter desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
Chipset: 1 x slot PCI Express x16, suportando PCIe 3.0 e rodando em x4 (PCIEX4)

Interface de armazenamento
CPU: 1 x conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset: 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2P_SB)
4 x conectores SATA 6 Gb/s
(Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA)

USB
1 porta USB Type-C com suporte para USB 3.2 Gen 2, disponível através do conector USB interno
5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
1 porta USB 2.0/1.1 no painel traseiro
Chipset+2 hubs USB 2.0: 8 portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores internos de E/S
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x cabeçalho do ventilador da CPU
3 x conectores de ventilador do sistema
2 x cabeçalhos de faixa de LED endereçáveis
2 x cabeçalhos de faixa LED RGB
2 x conectores M.2 soquete 3
4 x conectores SATA 6 Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x cabeçalho de saída S/PDIF
1 x conector USB Type-C® , com suporte para USB 3.2 Gen 2
1 x conector USB 3.2 Gen 1
2 x conectores USB 2.0/1.1
2 x conectores de placa adicional Thunderbolt
1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x cabeçalho de porta serial
1 x botão Q-Flash Plus

Conectores do painel traseiro
3 portas USB 3.2 geração 1
5 portas USB 2.0/1.1
2 x conectores de antena SMA (2T2R)
1 porta HDMI 2.0
1 x porta de exibição
1 porta RJ-45

Controlador de E/S
Chip controlador de E/S iTE

BIOS
1 flash de 256 Mbits
Uso de BIOS UEFI AMI licenciado

*Para mais informações sobre as especificações da placa mãe, acesse: https://www.gigabyte.com/Motherboard/B760M-GAMING-X-AX/sp#sp
