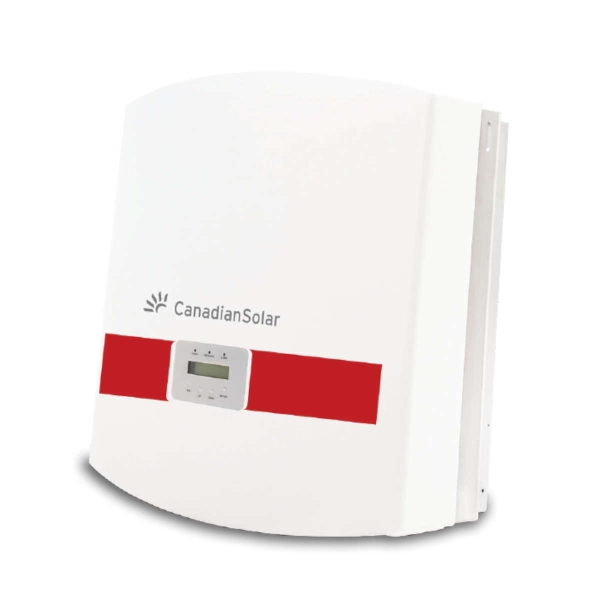

STRING DE TRÊS FASES INVERSOR 50 KW
Inversores de string sem transformador ligados à rede da Canadian Solar ajudam a acelerar o uso da arquitetura de string trifásica para telhados comerciais e pequenas aplicações de montagem no solo.
Uma alternativa econômica e aprovada pela NRTL para inversores centrais, esses inversores são blocos de construção de design modular que fornecem alto rendimento e permitem economias significativas de custos de BoS.
Eles providenciam até 98,8% de eficiência de conversão, uma ampla faixa operacional de 200-800 Vdc e quatro MPPTs para o máximo aproveitamento de energia.

CARACTERÍSTICAS PRINCIPAIS
- Eficiência máxima de 99%, eficiência máxima IEC de 98,5%
- 4 MPPTs para alcançar maior eficiência do sistema
- Design sem transformador
- Alta frequência de comutação e MPPT ultrarrápido (<5 seg.) para máxima eficiência em uma ampla faixa de carga

ALTA FIABILIDADE
- Design térmico avançado e resfriamento por convecção
- Proteção contra sobretensão e sobrecorrente integrada
- Polaridade reversa DC e proteção contra curto-circuito AC

AMPLA ADAPTIBILIDADE
- Classificação IP65 para aplicação externa
- Controles interativos de utilitários: redução de potência ativa, controle de potência reativa e redução da frequência excessiva
- Desconexão de carga DC integrada
- Ampla faixa de MPPT para dimensionamento flexível de cordas
- Ângulo de instalação de 90 graus
- Suporta até 8 entradas de string DC (2 por MPPT)

CARACTERÍSTICAS TÉCNICAS

DADOS DE ENTRADA
Máx. PV Power: 60 kW (16 kW/MPPT)
Max. DC Input Voltage: 1100 VDC
Faixa de tensão de entrada DC operacional: 200-1000 VDC
Tensão / energia de entrada CC de inicialização: 200 V
Número de rastreadores MPP: 4
Faixa de tensão de potência total do MPPT: 568-850 VDC
Corrente operacional (Imp): 88 A (22 A per MPPT)
Máx. Corrente de entrada (Isc): 137.2 A (34.3 A per MPPT)
Número de Imputs DC: 8 (2 por MPPT)
Tipo de desconexão DC: Load rated DC switch

DADOS DE SAÍDA
Potência nominal de saída CA: 50 kW
Máx. Potência de saída CA: 55 kW
Rated Output Voltage: 380/500 VAC
Faixa de tensão de saída: 384-576 VAC
Tipo de conexão de rede: 3 Ö/PE
Corrente nominal de saída CA a 380 Vca: 60.2/57.7 A
Frequência nominal de saída: 50/60 Hz
Faixa de frequência de saída: 47-52/57-62 Hz
Fator de potência: 1 padrão (±0.8 ajustável)
THD atual: < 3 %

SISTEMA
Topologia: Sem transformador
Máx. Eficiência: 99 %
CEC Efficiency: 98.5 %
Night Consumption: < 1 W

MEIO AMBIENTE
Grau de proteção: IP65
Resfriamento: Resfriamento por convecção natural
Amplitude Térmica de armazenamento: -40 F to + 158 ° F / -40 ° C to +70 ° C
Umidade Operacional: 0 - 100 %
Altitude de Operação

DISPLAY E EXIBIÇÃO
Display: LCD + LED
Comunicação: Padrão: RS485 (Modbus)

DADOS MECÂNICOS
Dimensões (L / A / D): 530 x 700 x 356.5 mm
Peso: 58.2 kg
Ângulo de Instalação: 90 graus da horizontal
Entradas DC: MC4

SEGURANÇA
Segurança: IEC62109-1/-2
Padrão de grade: AS4777, NRS097
Recursos de Smart Grid: Voltage-Ride Thru, Frequency-Ride Thru, Soft-Start, Volt-Var, Frequency-Watt, Volt-Watt
