Sobre a Stäubli

Stäubli, uma empresa centenária!

Stäubli é uma fornecedora inovadora de soluções mecatrônicas, fundada em 1892, com três segmentos de produtos: conectores elétricos e pneumáticos, robótica e máquinas para indústrias têxteis.

Com mais de 5.500 funcionários, a Stäubli é um grupo internacional de negócios com presença em 50 países em 4 continentes, atuando e fornecendo soluções em mais de 20 segmentos industriais.

Os conectores MC4 foram originalmente criados e patenteados pela empresa Multi Contact que foi adquirida pela Staubli em 2002.

As letras MC fazem referência a marca e o número 4 ao tamanho do pino de contato que é de 4mm.

Hoje a Stäubli é reconhecida mundialmente como fabricante de conectores MC4 Originais para energia solar.

No Brasil a empresa está presente há mais de 40 anos contribuindo para o crescimento nacional.

Na unidade de São Paulo existem engenheiros de aplicação para atender as demandas nacionais com eficiência.

Distribuidor Staubli

A Odex Solar é um distribuidor oficial Stäubli tendo em seu mix de produtos toda a linha de conectores MC4 Original que são utilizados na industrialização dos geradores de energia solar fotovoltaicos.

DESCRIÇÃO DO PRODUTO

Descrição Comercial para Divulgação (Opicional) - Os conectores MC4 foram desenvolvidos e patenteados pela empresa Suiça chamada Multi-Contact (atualmente Stäubli Conectores Elétricos), especialmente para utilização em sistemas fotovoltaicos.

Existiram gerações anteriores, mas o MC4 se estabeleceu como um padrão mundial em conectores para painéis fotovoltaicos.

Dentre outras vantagens, podemos destacar:

· Facilidade de conexão entre painéis (série ou paralelo), e com os inversores;

· Resistência ao tempo (proteção UV), umidade e intempéries;

· Travamento automático;

· Fácil montagem e acoplamento aos cabos;

· Instalação e acabamento profissional;

· A caixa de junção do painel permanece selada o que previne conexões precárias e protege contra o tempo

Descrição Técnica

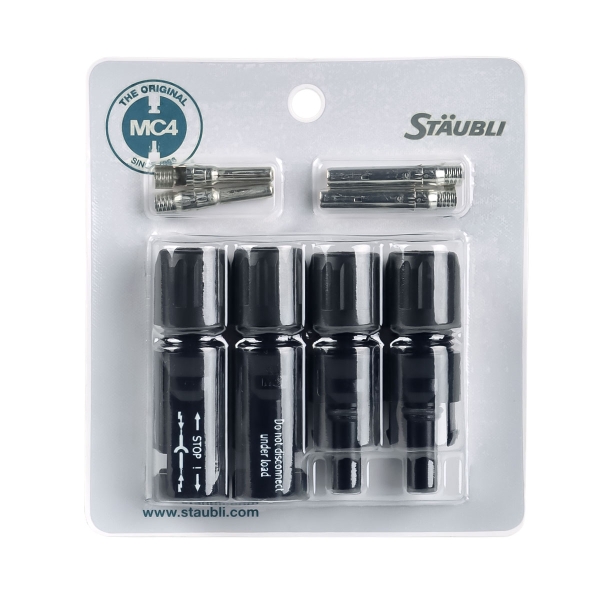

32.0016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO

Dados técnicos

Sistema de conectores : 4mm
Tensão nominal : 1000V DC (IEC 62852) 1500 V DC (2Pfg2330)1 1500 V DC (UL)
Corrente nominal TÜV (85°C): 22,5A (2,5mm²)
39A (4mm², 6mm²)
45A (10mm²)
Corrente nominal UL (85°C)
30A (14 AWG)
30A (12 AWG/10 AWG)
50A (8 AWG)
Tensão de Controle 12kV (1.000V DC (TÜV))
16kV (1.500V DC (TÜV))

Faixa de temperatura ambiente:
-40°C...+85°C(TÜV)
-40°C...+75°C (UL)
Temperatura limite superior 105°C (IEC)
Classe de proteção IP65, IP68 (1h/ 1m) IP2x
Categoria de sobretensão / CATIII / 3
Resistencia de contato conectores =0,25m?
Classe de segurança 1.000 V DC: II
1.500 V DC: 0

Sistema de contato: MULTILAM
Tipo de conexão: Crimpado / Crimping
Material de contato Cobre, estanho / Placa de estanho
Material Isolamento: PC / PA Sistema de travamento:
Tipo "Locking"
Classe inflamabilidade: UL94-V0
Resistência a amoníaco (conforme a DLG): 1500h 70°C/70% RH, 750ppm
Teste de Névoa Salina, grau de severidade 6: IEC 60068-2-52 Certificação TÜV Rheiland, em acordo com IEC 62852: Num. R60127190
Certificação TÜV Rheiland, em acordo com 2PfG2330: Num. R60087448 Certificação UL, em acordo com UL 6703: Num. E343181 Certificação CSA, em acordo com UL 6703: Num. 250725
Certificação CQC CNCA/CTS0002-2012: Num. CQC16024138286

Nota: 1) 2Pfg2330: Somente aprovado para locais com acesso restrit
