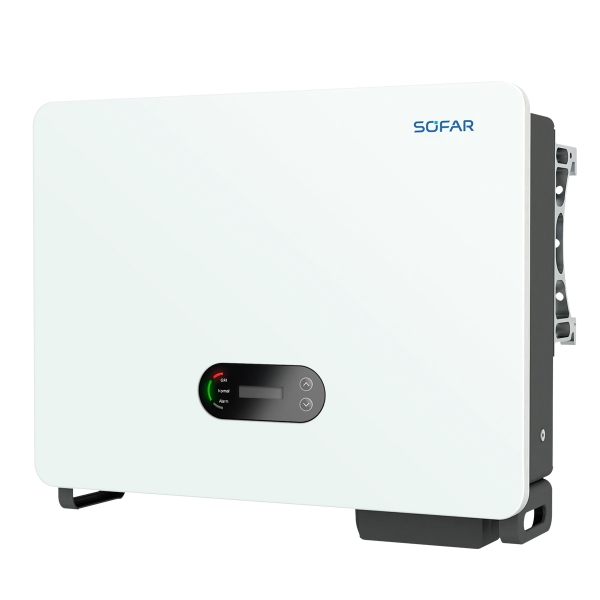

INVERSOR SOLAR 75KW TRIFASICO 380V – 75KTLX-G3


ESPECIFICAÇÕES DE ENTRADA (CC)

Potencia máxima de entrada recomendada – 112500Wp
Número de MPPTs – 6
Número de entradas CC – 2 para cada MPPT
Tensão máxima de entrada – 1100V
Tensão de partida – 200V
Tensão nominal de entrada – 620V
Faixa de tensão operacional das MPPTs – 180V~1000V
Faixa de tensão de máxima potência por MPPT – 500V~850V
Corrente máxima de entrada por MPPT – 6×40A
Corrente máxima de curto-circuito por MPPT – 6×40A

ESPECIFICAÇÕES DE SAÍDA CA

Potência nominal – 75000W
Máx. Potência de saída CA – 75000W
Máximo de corrente de saída – 113,6A
Faixa de tensão de rede – 3 / N / PE, 220 / 380 Vca
Faixa de tensão de saída – 310Vac-480Vca
Freqüência nominal – 50 /60 Hz
THDi – <3%
Fator de potência – 1 (ajustável +/-0,8)

DESEMPENHO

Eficiência máxima – 98,7%
Eficiência europeia ponderada – 98,2%

PROTEÇÃO

Proteção contra inversão de polaridade CC – Sim
Monitoramento de proteção Anti-Ilhamento – Sim
Proteção contra fuga de corrente – Sim
Proteção contra falha de aterramento – Sim
Monitoramento de falha de string de arranjo fotovoltaico – Sim
Interruptor CC – Sim
SPD – PV: tipo II, AC: tipo II

DADOS GERAIS

Dimensões – 687×561×275 mm
Display – LCD e Bluetooth + APLICATIVO
Modo padrão de comunicação – RS485/WiFi/USB
Faixa de temperatura ambiente suportado – -25º~+60º
Topologia – Sem transformador
Auto-consumo noturno – <2W
Grau de proteção – IP66
Faixa de umidade relativa aceitável – 0~100%
Altitude máxima de operação – 4000M
Peso – 50kg
Refrigeração – Resfriamento de ar inteligente

PADRÕES

IEC/EN 62109-1/2, IEC/EN 61000-6-2/4, IEC 61000-3-4/5, IEC 62116, IEC 61727, IEC 61683, IEC 60068-2-1/2/14/30,
PORTARIA Nº 140, ABNT NBR 16149/16150
