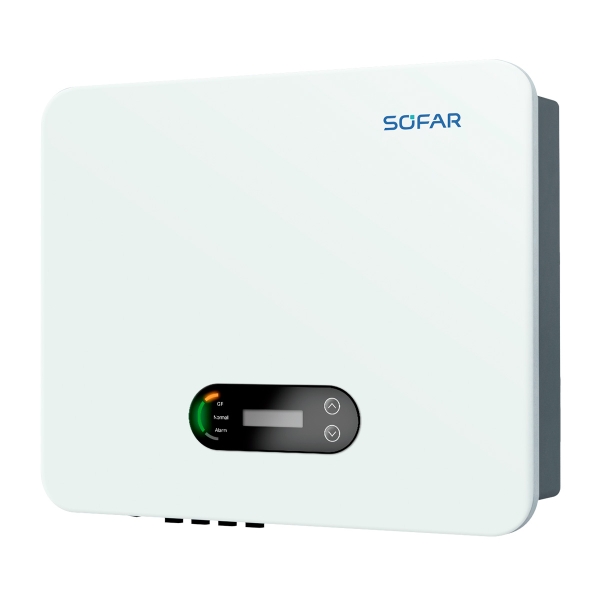

INVERSOR SOLAR 20KW TRIFASICO 380V – 20KTLX2-G3P


ESPECIFICAÇÕES DE ENTRADA (CC)

Potencia máxima de entrada recomendada – 30000Wp
Número de MPPTs – 2
Número de entradas CC – 2/2
Tensão máxima de entrada – 1100V
Tensão de partida – 180V
Tensão nominal de entrada – 620V
Faixa de tensão operacional das MPPTs – 160V~1000V
Faixa de tensão de máxima potência por MPPT – 450V~850V
Corrente máxima de entrada por MPPT – 40A/32A
Corrente máxima de curto-circuito por MPPT – 50A/40A

ESPECIFICAÇÕES DE SAÍDA CA

Potência nominal – 20000W
Máx. Potência de saída CA – 22000W
Máximo de corrente de saída – 33,5A
Faixa de tensão de rede – 3 / N / PE, 220 / 380 Vca
Faixa de tensão de saída – 310Vac-480Vca
Freqüência nominal – 50 /60 Hz
THDi – <3%
Fator de potência – +/- 0.8

DESEMPENHO

Eficiência máxima – 98,6%
Eficiência europeia ponderada – 98,1%

PROTEÇÃO

Proteção contra inversão de polaridade CC – Sim
Monitoramento de proteção Anti-Ilhamento – Sim
Proteção contra fuga de corrente – Sim
Proteção contra falha de aterramento – Sim
Monitoramento de falha de string de arranjo fotovoltaico – Sim
Interruptor CC – Sim
AFCI – Sim
SPD – PV: tipo II, AC: tipo II

DADOS GERAIS

Dimensões – 491 × 412 × 188 mm
Display – LCD e Bluetooth + APLICATIVO
Modo padrão de comunicação – RS485/WiFi/USB
Faixa de temperatura ambiente suportado – -25º~+60º
Topologia – Sem transformador
Auto-consumo noturno – <1W
Grau de proteção – IP66
Faixa de umidade relativa aceitável – 0~100%
Altitude máxima de operação – 4000M
Peso – 20,5kg
Refrigeração – Resfriamento de ar inteligente

PADRÕES

IEC/EN 62109-1/2, IEC/EN 61000-6-1/2/3/4, IEC 62116, IEC 61727, IEC 61683, IEC 60068-2-1/2/14/30, PORTARIA INMETRO Nº 140, ABNT NBR 16149/16150
