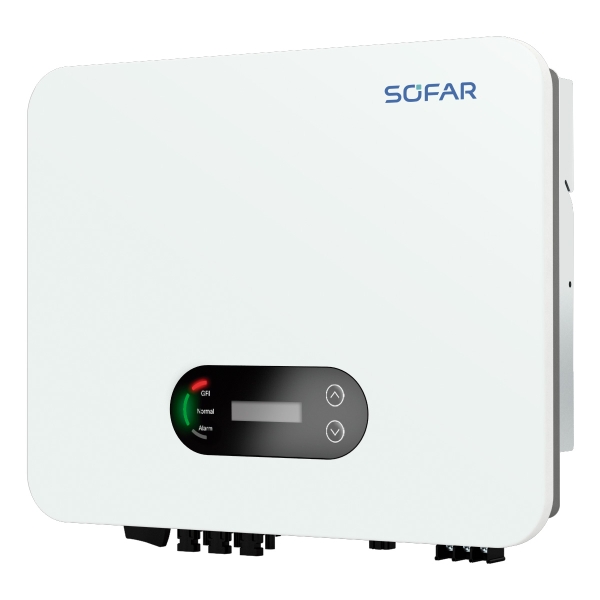

INVERSOR SOLAR 10KW MONOFASICO 220 V – 10KTLM-G3




ESPECIFICAÇÕES DE ENTRADA (CC)

Potencia máxima de entrada recomendada – 15000Wp
Número de MPPTs – 3
Número de entradas CC – 1 por MPPT
Tensão máxima de entrada – 600V
Tensão de partida – 90V
Tensão nominal de entrada – 360V
Faixa de tensão operacional das MPPTs – 80V~550V
Corrente máxima de entrada por MPPT – 20A/16A/16A
Corrente máxima de curto-circuito por MPPT – 30A/25A/25A

ESPECIFICAÇÕES DE SAÍDA CA

Potência nominal – 10000W
Máx. Potência de saída CA – 10000W
Máximo de corrente de saída – 46A
Faixa de tensão de rede – L/N/PE 220Vca
Faixa de tensão de saída – 180Vca - 276 Vca
Freqüência nominal – 50 Hz / 60 Hz
THDi – <3%
Fator de potência – 1 (ajustável +/-0.8)

DESEMPENHO

Eficiência máxima – 98,1%
Eficiência europeia ponderada – 97,3%

PROTEÇÃO

Monitoramento de proteção Anti-Ilhamento – Sim
Proteção contra inversão de polaridade CC – Sim
Proteção contra fuga de corrente – Sim
Proteção contra falha de aterramento – Sim
Monitoramento de falha de string de arranjo fotovoltaico – Sim
Interruptor CC - Sim
SPD – PV: tipo II, AC: tipo II

DADOS GERAIS

Dimensões – 468×380×187 mm
Display – LCD e Bluetooth + APLICATIVO
Modo padrão de comunicação – RS485/WiFi/USB
Faixa de temperatura ambiente suportado – -25º~+60º
Topologia – Sem transformador
Auto-consumo noturno – <1W
Grau de proteção – IP65
Faixa de umidade relativa aceitável – 0~100%
Altitude máxima de operação – 4000M
Peso – 18,5kg
Refrigeração – Natural

PADRÕES

IEC/EN 61000-6-1/3, IEC/EN 61000-3-11/12, IEC 62116, IEC 62116, IEC 61727, IEC 61683, IEC 60068-1/2/14/30, IEC/EN 62109-1/2 ABNT NBR 16149/16150
